可编程磁力搅拌电热套温控程序怎么设置?

Admin发布于 关键词:可编程 温控程序 可编程磁力搅拌电热套

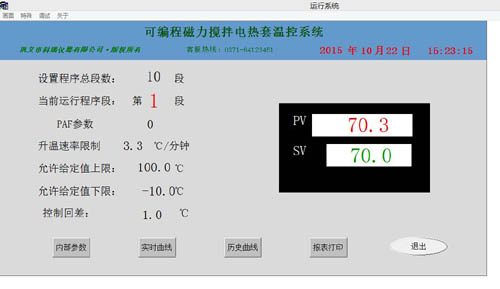

电热套温度控制程序设计:

A:斜率模式:

 Pno不等于0时,程序编排统一用温度~时间~温度格式,定义为:从当前段设置温度,然后通过此段设置时间到达下一温度。温度值的单位与测PV值相同,时间单位可以选择分钟或小时。对于倾斜模式,如果运行到 Pno定义的最后一段程序不执行停止命令或跳转命令(后文时间设置可编辑),则表示在这段时间保持温度后自动终止。



下例一个线性升温、恒温、线性降温、跳转循环、准备、暂停的5段程序示例

第一段SP 1=100.0  t 1=30.0;从100℃SP2线性升温,升温时间30min,斜率10/min

第二阶段 SP 2=400.0  t 2=60.0;400℃保温条件下运行,持续时间60min

第三段 SP 3=400.0  t 3=120.0,冷却至 SP 4,冷却时间120,斜率2/min

第四段 SP 4=160.0  t 4=0.0;在冷却到160℃进入暂停状态,执行运行继续下一段

第五段 SP 5=160.0  t 5=-1.0;执行第1段,从头循环运行



本例中,在第5段跳往第1段后,由于其温度为160℃,SP1100℃,假定偏差上限报警值设置为5℃,则程序在第5段跳往第1段后先进入准备状态使得温度控制到小于偏差上限报警值,即105℃,然后再进行第1段的程序升温。



采用温度-时间编程的优点是升温、降温的斜率设置范围广,格式统一,便于学习,设定曲线更灵活,可设定连续升温段,或连续的恒温段。



B:平台类型:

设定参数PAF.B=1平台模式,适用于不需要在一个程序中定义升温速率的情况(可以使用 SPr参数来限制升温速率,如果 SPr参数为0则代表全速升温),例如:SP 1=100.0t 1=30.0SP 2=400.0t 2=60.0,表示SPr速率升温到100℃保温30min再加热400,恒温60分钟,因为加热时间会占用保温时间,所以可以设置rdy功能有效,保证恒温时间准确。



C:时间设置:

t-XX0.13200() 表示第XX段设置的时间值(注:时间单位也可为小时)。

t-XX=0.0仪表进入第XX段持续运行,程序在此暂停运行并停止计时。

t-XX-121.0程序执行StoP并停止运行。

t-XX-0.1-122.0 时间值为负数表示是一个跳转+事件输出命令,整数部分-1~-120表示跳转的段,但超出Pno定义的段数时无效,整数为0(小数不为0),表示运行到下一段,小数位置为事件输出编程,可以在程序运行过程中编程使AL1AL2动作,-XXX.0表示不影响程序事件状态,只是跳转,注意如果报警输出定义AOP也同时定义报警由AL1AL2输出,程序事件或报警都可以导致AL1AL2动作,-XXX.1~-XXX.4含义如下:

-XXX.1AL1动作,AL2解除;

-XXX.2AL1解除,AL2动作;

-XXX.3AL1AL2均动作;

-XXX.4AL2AL2都解除;

例如:设置t- 5=-1.1,表示运行到第5段程序时,AL1动作,AL2解除并跳转到第一段运行。

又如:设置t- 6=-0.3,表示运行到第6段程序时,AL1AL2动作,并继续下段程序(第7段)运行。



注意:除执行运行操作或接通电源时遇到跳转段时,可以继续跳转运行外。在程序运行中遇到跳转段控制程序跳到的还是跳转段时,则程序自动暂停执行(即仪表在连续两次跳转中自动插入暂停操作),需要外部的运行/暂停操作解除暂停状态。
d、给定值设置:
给定值可设置的数值范围有SPLSPH限制,是-999~+3200℃,表示需要控制的温度值()或线性定义单位。
e、运行多条曲线时程序的编排方法:
本控温仪具有灵活先进的程序编排方法,由于仪表执行停止运行(StoP)后会自动将StEP设置为1,如果在启动运行前没有再修改StEP值,则重新运行一般从第1段起运行,对于编有多条控温曲线的用户,可以采用将第1段设置为跳转段的方法来分别执行不同的曲线。如用户有3条长度均为3段的曲线,则可将程序编排在2~45~78~10。要使启动后分别执行不同的曲线,则其第1段可设置如下:
t- 1=-2.0,运行操作后执行第1条曲线(2~4);
t- 1=-5.0,运行操作后执行第2条曲线(5~7);
t- 1=-8.0,运行操作后执行第3条曲线(8~10);
需要改变生产工艺时,只要将“t- 1”分别设置为-2.0,-5.0-8.0,即可使运行分别开始运行不同的曲线。
也可省略该跳转段,但在每次启动运行前将StEP设置为需要运行曲线的起始段即可。
出厂程序示例:
SP 1=20.0 t 1=5.0 20℃起线性升温到SP225℃),升温时间为5小时;
SP 2=25.0 t 2=5.0 25℃保温5小时;
SP 3=25.0 t 3=5.0 ;从25℃开始线性降温到20℃,降温时间为5小时;
SP 4=20.0 t 4=9.0 ;保温9小时;
SP 5=20.0 t 5=-1.0 ;跳转到第一段执行,从头循环开始运行。



1、可编程磁力搅拌电热套使用前自整定方法示例:

2、将装入适量溶液的烧杯内放入搅拌子后置于电热套内;

3、将传感器置于烧杯页面以下并固定;

4、打开电源开关,按设定键3秒,出现参数后连续按到出现Loc按上键和移位键输入密码,按设定键进入内部参数,将SPr项参数设为0,长按设定键退出;

5、正常显示状态,按设定键,下框显示小数点,按上下键和移位键将温度设定到200℃,设定后下框交替显示200stop,上框显示溶液温度,按run键运行,再按移位键3秒将Off改为ON,按设定键确认,开始自整定,下框交替显示At200,自整定结束后,不显示At

6、结束自整定后,重新进入内部参数,将SPr改为3.3,按设置键退出;

7、可根据程序控温磁力搅拌电热套使用说明书设定程序,将SP1设为320℃t1设为60min即可,具体操作是按移位键显示sp1和温度值,设为320后按设定键显示t1和时间,设为60,再按设定键退出。
