旋转蒸发仪怎么安装？厂家解答完整操作流程

旋转蒸发器由机械部分、玻璃部分和恒温水浴锅三大部分组成，巩义市科瑞仪器生产厂家在出厂时已经包装大模块形成装箱，用户收到后安装很方便，放置位置应选择平整靠近水源、下水道、电源和真空源的场所。下面选择我司生产的一款规格为10L的旋转蒸发仪安装步骤方便大家借鉴，不同型号的旋蒸安装步骤会有差别，具体型号可以咨询我们厂家的工作人员提供。

旋转蒸发仪安装步骤：

（一）主机部分

1、竖直机架，通常背面靠墙，留一定间隙，便于之后维护，如遇地面凹凸不平，应垫平底盘。

2、机头装在机架中心轴上，坐到底。调整机头轴线与底盘前平面平行，拧紧机头后面，紧固螺栓，达到用力推不移位的程度。

3、将电控箱固定在中央立杆上，拧紧螺钉。

4、将电机插头插入电控箱下插座。

5、将三根不锈钢管按长短不同分别插入机架背后孔内，拧紧。

6、将大托盘插入对应孔内，位置接近插到底，拧紧星型把手。

（二）玻璃部分

玻璃件装配是保证旋转气密性的关键，需严格按说明书要求：

1.开箱后检查有无破损，小心清除所有玻璃件的包装物和填充物，如过使用有机溶液擦拭，需避免接触塑料件和油漆件，可取下附件再清洗，取下时记住装配关系，方便之后安装。

2.所有密封面接口收到货需要重新擦洗干净并吹干，重新涂真空硅脂，可以确保真空度。

3.调节各活动关节，法兰口对齐，拧紧螺母，防止损坏玻璃。

安装步骤:

1、将导气瓶用螺母固定在机头并拧紧，盘动机头主轴，阻力与拧紧螺母相仿。

2、将副冷凝器坐在小托盘上，皮圈放平，调节小托盘位置，使副冷凝器侧面法兰口对齐，拧紧螺母。

3、调整小托盘与相关活动关节，使的副冷凝器可垂直稳坐在上，不松动，这个步骤十分关键。

4、将主冷凝器坐在副冷凝器上，皮管接口向后，装上安全环，拧紧相关螺丝，检验主冷凝器是否垂直。

5、仔细调节大托盘中心和上下，使收集瓶自然地坐稳在大托盘上，使收集瓶满时接口不受扭力。

6、将放料活塞与收集瓶对接。

7、将副冷凝器与收集瓶对接，坐在大托盘皮圈上，反复调节大托盘中心和上下距离，使接口上法兰口与副冷凝器下端法兰口对齐，拧紧螺母。

8、将加料管与导气瓶对接。

9、插上电源箱的电源插头，打开开关，试转机头，无级调速平稳，无抖动，无异常噪音。确定机头调速正常后再安装旋转瓶。

10、止动销插入机头右上孔，转动主轴锁定。

11、旋转瓶与机头对接，把固定螺母拧紧，并确保“0”型圈完好在四氟件的凹槽。

12、拿掉止动销，通上电，从慢到快能平稳地转动旋转瓶，如果需取下旋转瓶，将止动销插上，反拧螺母即可。

（三）水浴锅部分

1、 水浴锅移到旋转瓶下方，两个中心相对照，把水注入水浴锅在三分之二位置。

2、 插入符合设备电压并带有接地的三线电源中，合上空气开关，水浴锅即可开始工作。

（四）接管路

1、在后面接通真空管与水管。

2、试抽真空，按照步骤安装完好的真空度一般都可达-0.096MPA，并保持5分钟以上，如果不达要求需检查接口、真空泵是否有问题。

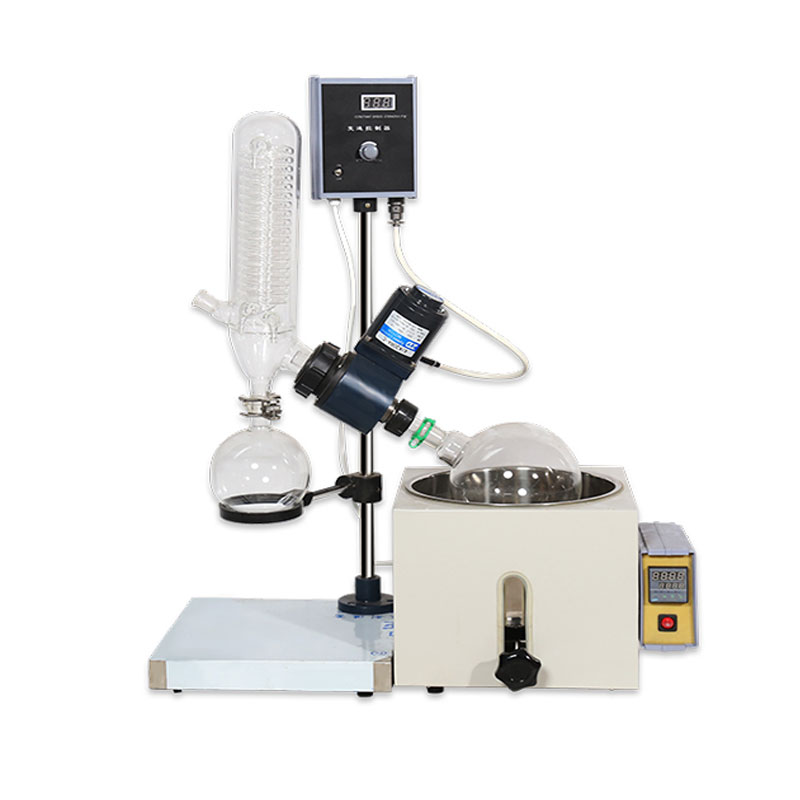

3、试通冷却水，安装正常应畅通，无漏水。 旋转蒸发仪

使用方法：

1、抽真空：真空度越高蒸发速度越快，外接真空管中串联一只真空开关，可通过微调来提高回收率。

2、加料：在加料管上接一根皮管（要与溶媒相溶）通入盛料器，利用负压原理，物料能不断地吸入旋转瓶内，容量建议小于等于一半。

3、冷却水：可使用自来水、制冷水循环，水温越低，效果越好。

4、接通水浴锅电源：调节温控旋钮，至设定温度。精确水温请用温度计直接测量，温控0-399℃范围。

5、水浴高度：一般使用时以浸入旋转瓶的1/3-1/2位置最佳。

6、旋转：开启电控箱开关，缓缓调节旋钮，最佳转速应避开水浴共振波动。

7、回收溶媒：将真空泵关闭后，加料开关打开放气，取下放料活塞，放出收集瓶内溶液。

8、工作完毕，切断水浴锅进线电源开关，并关断水源。
